BS 1363 标准英国插头插座之折叠插头(二)
来源:www.wonplug.net | 作者:wonplug | 发布时间: 2019-04-15 | 6266 次浏览 | 分享到:
英国插座插头

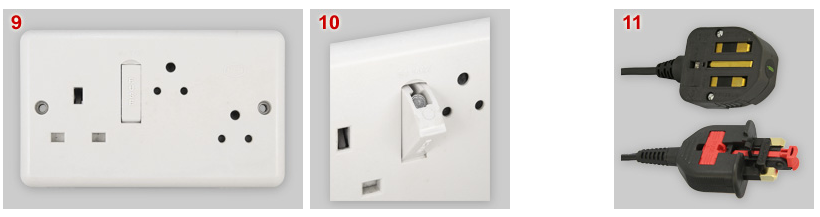

  9和10是BS 1363插座,带有两个用于2A BS 546插头的插座。

  由于标准的BS 546插头是不带保险丝的,因此为两个圆孔的插座添加了一个额外的BS 1362保险丝。图9详细显示了保险丝盒。所示为最大保险丝速率5a。

  11.两个BS 1363折叠插头。

  出于安全考虑,BS 1363插头相当大,尤其是接地插销的尺寸和位置大大增加了插头的尺寸。用接地插销打开插座中保护门是一种相关的安全机制,但也意味着第二类设备,如手机、平板电脑和内置笔记本电脑充电器需要一个绝缘保护门打开装置(isod销)。

  许多便携式电子设备的用户希望使用更加紧凑的电源插头,而不是带有相对笨重的标准BS1363插头。所以为了满足市场的需求,就出现了几种折叠插头。其中两个已经获得批准,即SlimPlug和ThinPlug。第三种设计,MU充电器,是一个带有USB充电器的折叠插头。

英国折叠插头

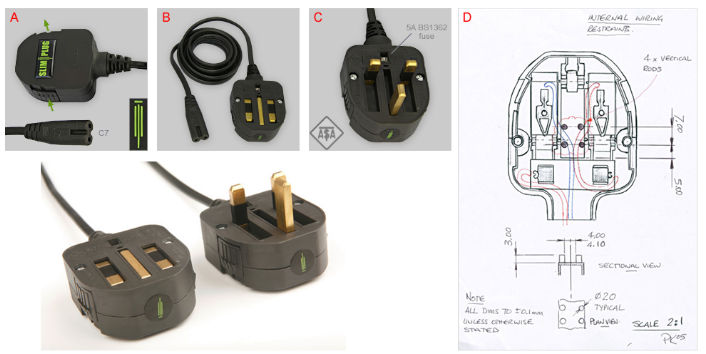

  A、B、C纤细形插头,是一种带有可折叠插头的电源装置,可用于使用IEC 60320 C7连接的所有设备,在2006年获得了符合英国标准BS1363可折叠插脚插头的许可证!插脚折叠时,插头高度为24mm(图A和图B,图C是正常使用的状态)。

  打开插头的方法:按住插头,使得插头的插销朝下,然后向上拉侧按钮以释放插销(图A中的绿色箭头),让重力做剩下的事情。

  折叠插头的方法:将插头放在一个平面上,将插销朝上。按下侧边按钮释放插销,同样,重力会做剩下的事情。

  这款插头设计的目的是提供全功能接地插头,因此接地线是使用黄铜制作的。然而,英国领先的电气测试和产品安全认证独立机构ASTABAB却不允许任何折叠插头接地。拒绝的原因是零火线插销的折叠操作和接地线的折叠无关。零火线在地线保持折叠的情况下可以打开,或者反过来使用,这两种情况都有潜在的不安全因素。

  D原始设计方案的一部分内部接线展示图。

英标插头

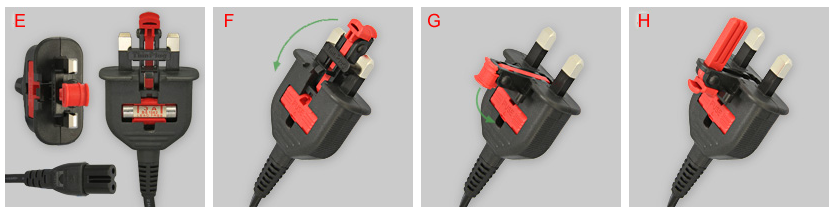

  E是厚插头的前视图和侧视图,以及IEC 60320 C7连接器。折叠插头经过ASTA测试和批准,符合BS 1363第二类便携式电子设备要求。

  这款插头的插头高度为16mm,有可折叠的绝缘保护门打开装置,红色保险丝座可以旋转以更换3A BS 1362保险丝。

  F、G、H

  插头的中心与主题相连,并沿着轴线旋转至垂直固定位置(图F、G)。然后释放中心柱内的可旋转连接的红色插销,并旋转到打开的位置,准备插入插座(图H),红色插销是绝缘保护门打开装置,这两种旋转都可以用拇指轻点来完成。

  要关闭(折叠)插头,只需将步骤反过来操作一遍即可。
